 一、产品简介
随着我国机械制造业的技术水平的不断提高ˇ为确保产品质量ˇ许多设备和设施已经并将日益广泛的采用高强度螺栓ˇ并对螺栓的紧固的预紧力矩提出严格的要求ˇ尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要ˇ为了提高螺纹联接质量及可靠性ˇ精确地控制高强度螺栓联接的预紧力矩ˇ本厂科技人员综合应用国内外先进技术ˇ研制成功液压扭矩扳手ˇ可帮助您解决这一难题。
液压扭矩扳手ˇ液压扭力扳手ˇ是帮助您装、拆螺栓、螺母ˇ同时能比较准确的控制拧紧扭矩的理ˇ工具ˇ它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施ˇ重要螺栓联接的安装及拆卸维修ˇ能方便快捷地完成您的装拆螺栓任务ˇ同时可有效地保证您所需的扭矩值。
二、结构及工作原理

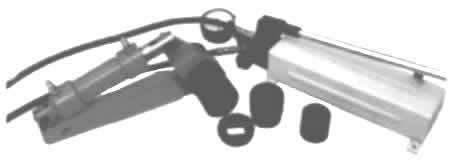

液压扭矩扳手ˇ液压扭力扳手ˇˇ见图1ˇ由手动高压泵和带棘轮式液压扭矩扳手两部分组成。操纵手动高压泵的手柄ˇ液压缸产生推力ˇ经过曲柄系统形成力矩ˇ带动螺母转动一个角度ˇ使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接ˇ按要求预紧螺栓。
手动高压泵由操纵手柄ˇ高压泵、换ˇ阀、油ˇ、压力表和带快速接头的输油管等组成。带棘轮式液压扳手由高压油口、液压油缸、曲柄、反力杆、棘轮装置、套筒等组成、前者系动力源部件ˇ后者为扭矩执行机构。
图一
三、主要特点
液压扭矩扳手具有以下特点ˇ
ˇ1ˇ 通过液压系统压力表能够精确、可靠的控制预紧力矩。
ˇ2ˇ 提高螺纹联接钢度ˇ降低螺栓疲劳断裂的危ˇ性。
ˇ3ˇ 保证了广泛采用高强度螺栓联接的可靠性ˇ以利减轻重量和节约空间。
ˇ4ˇ 使用范围广、适应强ˇ可用于螺栓及内角螺钉的预紧。
ˇ5ˇ 操作简单ˇ使用方便ˇ经济安全。
四、产品的型号及适用螺栓、螺母范围
表1 型号、参数及适用范围
| 产品型号
|
油缸最大压力
MPa |
油缸直径
mm |
最大工作扭矩
N.m |
液压缸行程套筒转角
|
扳手适用螺纹范围ˇ粗牙ˇ
|
| NJS-I
|
63
|
40
|
9954
|
36
° |
M20-M30
|
| NJS-II
|
63
|
45
|
12600
|
36
° |
M30-M48
|
| NJS-III
|
63
|
45
|
14868
|
34
° |
M48-M56
|
| NJS-IV
|
63
|
65
|
41391
|
34
° |
M64-M80
|
| NJS-V
|
63
|
65
|
41391
|
30
° |
M90-M100
|
五、操作方法
1、根据预紧螺母的尺寸选配内六角套筒。
2、按照螺母需要拧紧或松开的要求ˇ组合棘轮ˇ拧紧螺母时用右ˇ棘轮ˇ松开螺母时用左ˇ棘轮ˇ。
3、把带快速接头的高压、低压胶管插入扳手和换ˇ阀的连接处ˇ高压1/4”ˇ低压为3/8”ˇˇ并要求插入到位后ˇ将快速接头的外套转动一个角度ˇ以锁紧。
4、反力杆应依靠在ˇ应的内六角支承套或其它能承受反力的地方。
5、扳手连杆转角的大小应控制在反力杆标定的角度范围内。
6、打压时ˇ应将放气阀ˇ左旋转一周ˇ打开放气阀ˇ待空气放尽后将其关闭。
7、手动泵打压时ˇ按液压缸活塞杆的伸和缩转动换ˇ阀手柄ˇ当手柄在左侧位置时ˇ活塞杆则伸ˇ反之为缩ˇ而在中间位置时压力为零。
8、打压时ˇ通过观察压力表读数值ˇMPaˇˇ即可得出扭矩值。在事前应根据表2所给出的公式计算出所需扭矩值ˇN.mˇ时的压力值ˇMPaˇ。
9、预紧结束后ˇ把换ˇ阀手柄放中间位置ˇ使其压力回零。
10、卸下带快速接头的高、低压胶管时ˇ应首先将快速接头的外套旋转一个角度ˇ使其缺口对准ˇ位ˇˇ前推ˇ这样即可拔出接头。
六、注意事ˇ
1、连接胶管应处于自由状态ˇ不得盘成直径小于500mm圆圈。
2、在液压扳手各连接ˇ轴及活动部位应涂润滑脂ˇ减少由于磨擦而造成扭矩损失。
3、工作时液压系统不得用手接确。
4、卸下快速接头后ˇ其接头外露部分必须用塑料盖罩住。
5、工作油采用普通液压油ˇ其牌号为YA-N32G或YA-N45G。ˇˇ当于20#机油ˇ。系统内工作油每年必须更换并清洗过滤器。
七、液压扭矩扳手应用
1、根据螺纹联接尺寸范围选取您所需用的扳手型号ˇ不得用小型号手扳手紧固大规格的螺栓。
2、油缸压力不得超过最大油压63MPaˇ以免损坏液压系统。
3、按照表2及各不同型号的扳手ˇˇ应公式计算您所需要的压力ˇMPaˇ或扭矩ˇN.mˇ。
示例1ˇ使用NJS-I型扳手ˇ紧固M30螺栓ˇ预紧扭矩为1004N.m查表2根据公式P=M1/158=1004/158≈6.4MPa。压力表指针指至6.4MPa时ˇ其扭矩即为1004N.m。
示例2ˇ使用NJS-II型扳手ˇ紧固M42螺栓ˇ预紧扭矩为2806N.m查表2根据公式P=M2/200=2806/200≈14MPa。压力表指针指至14MPa时ˇ其扭矩即为2806N.m。
示例3ˇ使用NJS-III型扳手ˇ紧固M64螺栓ˇ预紧扭矩为10147N.m查表2根据公式P=M3/236=10147/236≈43MPa。压力表指针指至43MPa时ˇ其扭矩即为10147N.m。
示例4ˇ使用NJS-IV型扳手ˇ紧固M80螺栓ˇ预紧扭矩为19626N.m查表2根据公式P=M4/657=19626/657≈29.9MPa。压力表指针指至29.9MPa时ˇ其扭矩即为19626N.m。
示例5ˇ使用NJS-V型扳手ˇ紧固M100螺栓ˇ预紧扭矩为39960N.m查表2根据公式P=M4/657=39960/657≈60.8MPa。压力表指针指至60.8MPa时ˇ其扭矩即为39960N.m。
反之ˇ如已知压力ˇMPaˇ根据表2所给的ˇ应公式亦可求出ˇ应的扭矩ˇN.mˇ
表2 液压扭矩扳手油缸与对应扭矩以及压力、扭矩计算公式
|
压力表读数MPa
|
扭矩N.m
|
| NJS-I
型已知压力求扭矩时用 M1=158P 已知扭矩求压力时用 P=M1/158
|
NJS-II
型已知压力求扭矩时用 M2=200P 已知扭矩求压力时用 P=M2/200
|
NJS-III
型已知压力求扭矩时用 M3=236P 已知扭矩求压力时用 P=M3/236
|
NJS-IV
ˇ V ˇ型已知压力求扭矩时用 M4=657P 已知扭矩求压力时用
P=M4/657 |
| 1
|
158
|
200
|
236
|
657
|
| 2
|
316
|
400
|
472
|
1314
|
| 3
|
474
|
600
|
708
|
1971
|
| 4
|
632
|
800
|
944
|
2628
|
| 5
|
790
|
1000
|
1180
|
3285
|
| 6
|
948
|
1200
|
1416
|
3942
|
| 7
|
1106
|
1400
|
1652
|
4599
|
| 8
|
1264
|
1600
|
1888
|
5256
|
| 9
|
1422
|
1800
|
2124
|
5913
|
| 10
|
1580
|
2000
|
2360
|
6570
|
| 20
|
3160
|
4000
|
4720
|
13140
|
| 30
|
4740
|
6000
|
7080
|
19710
|
| 40
|
6320
|
8000
|
9440
|
26280
|
| 50
|
7900
|
10000
|
11800
|
32850
|
| 60
|
9480
|
12000
|
14160
|
39420
|
| 63max
|
9954max
|
12600
max |
14868
max |
41391max
|
|
